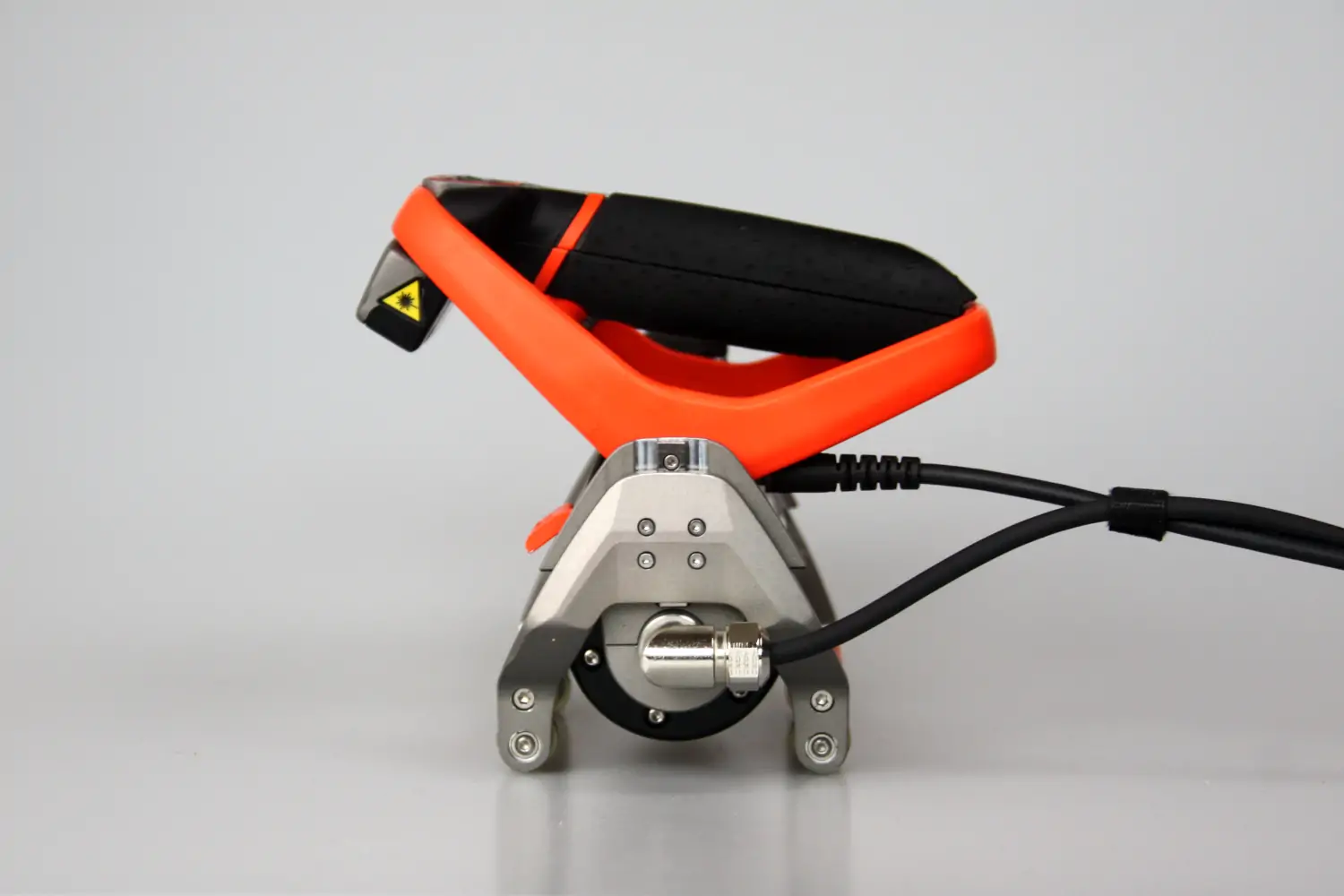

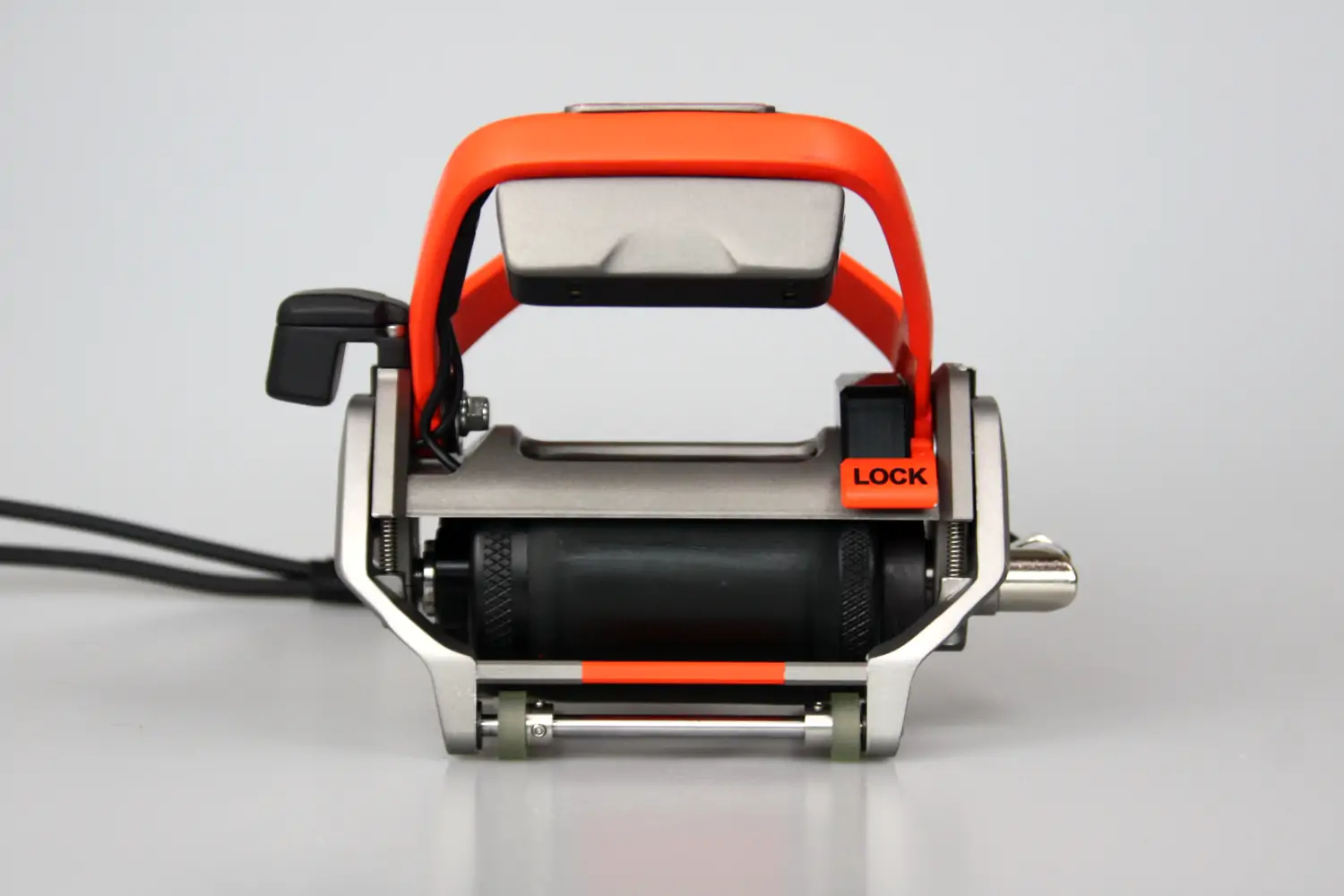

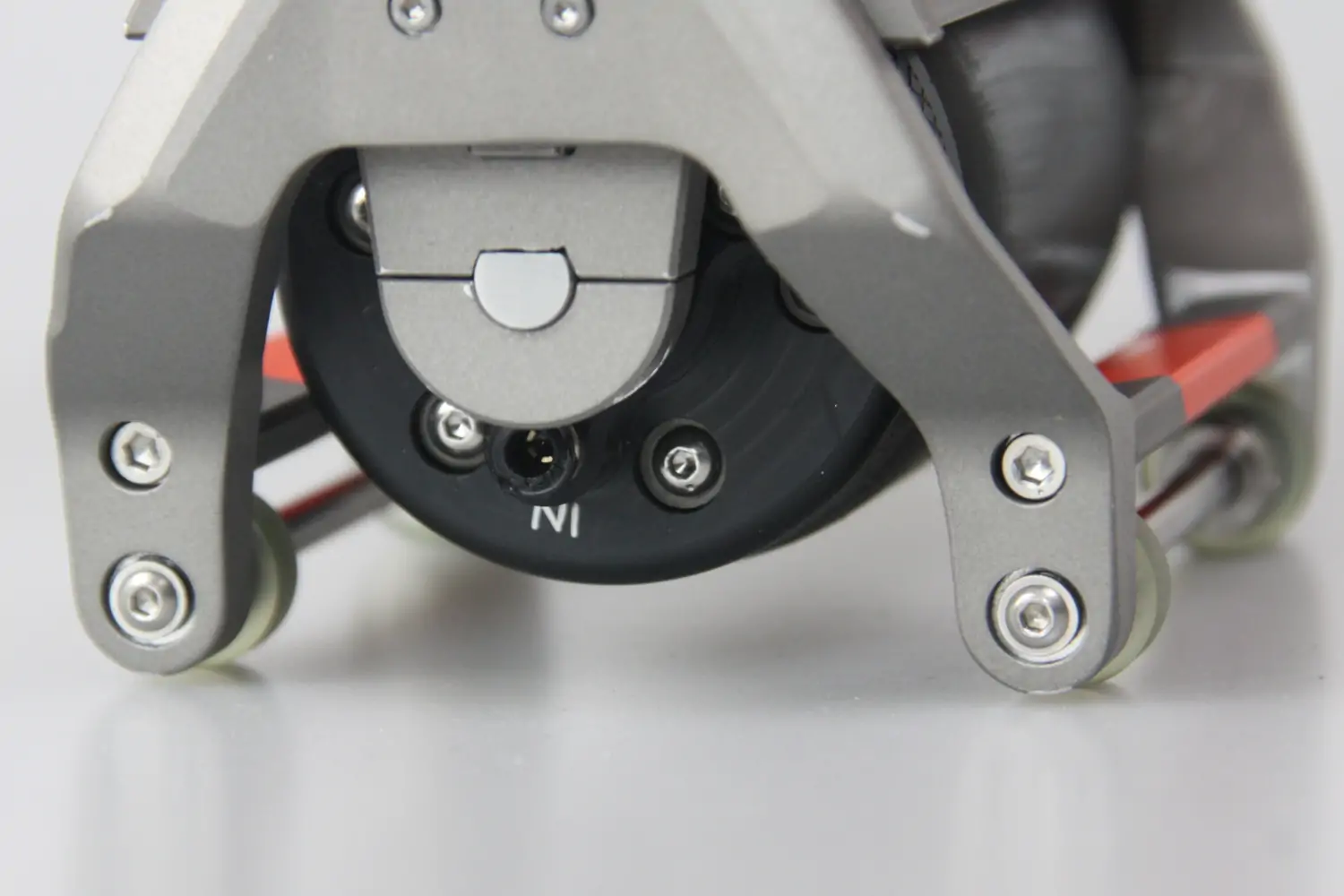

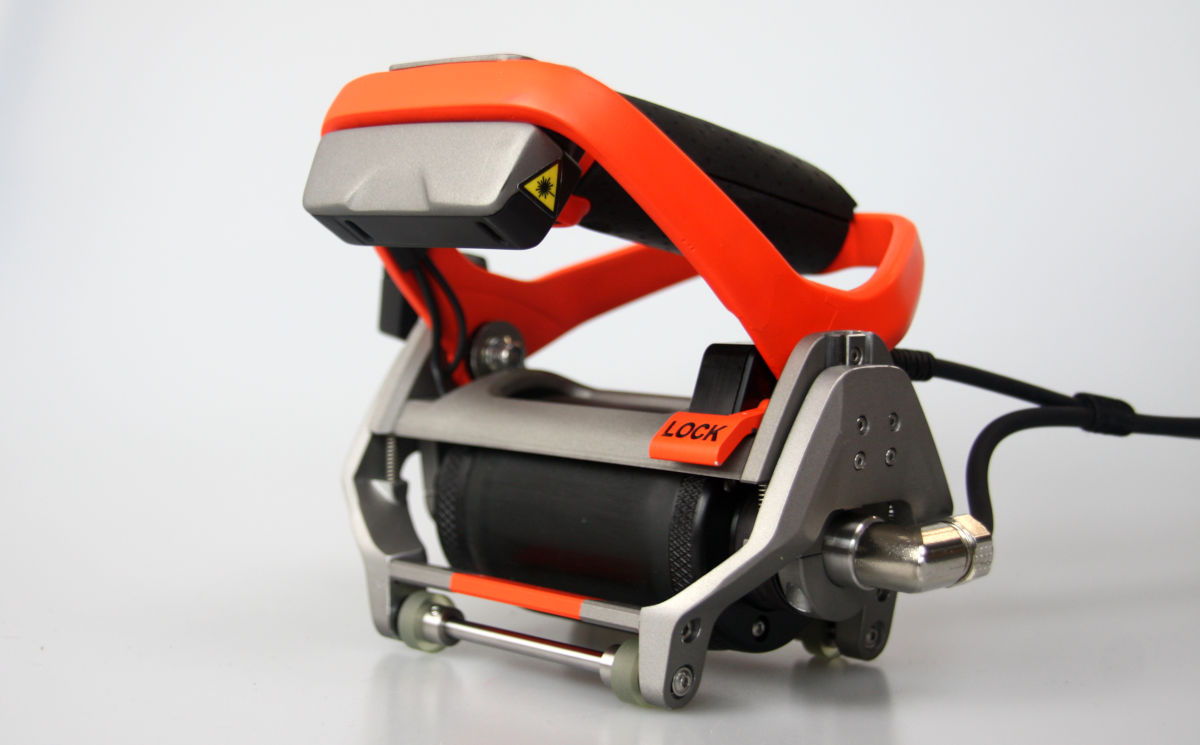

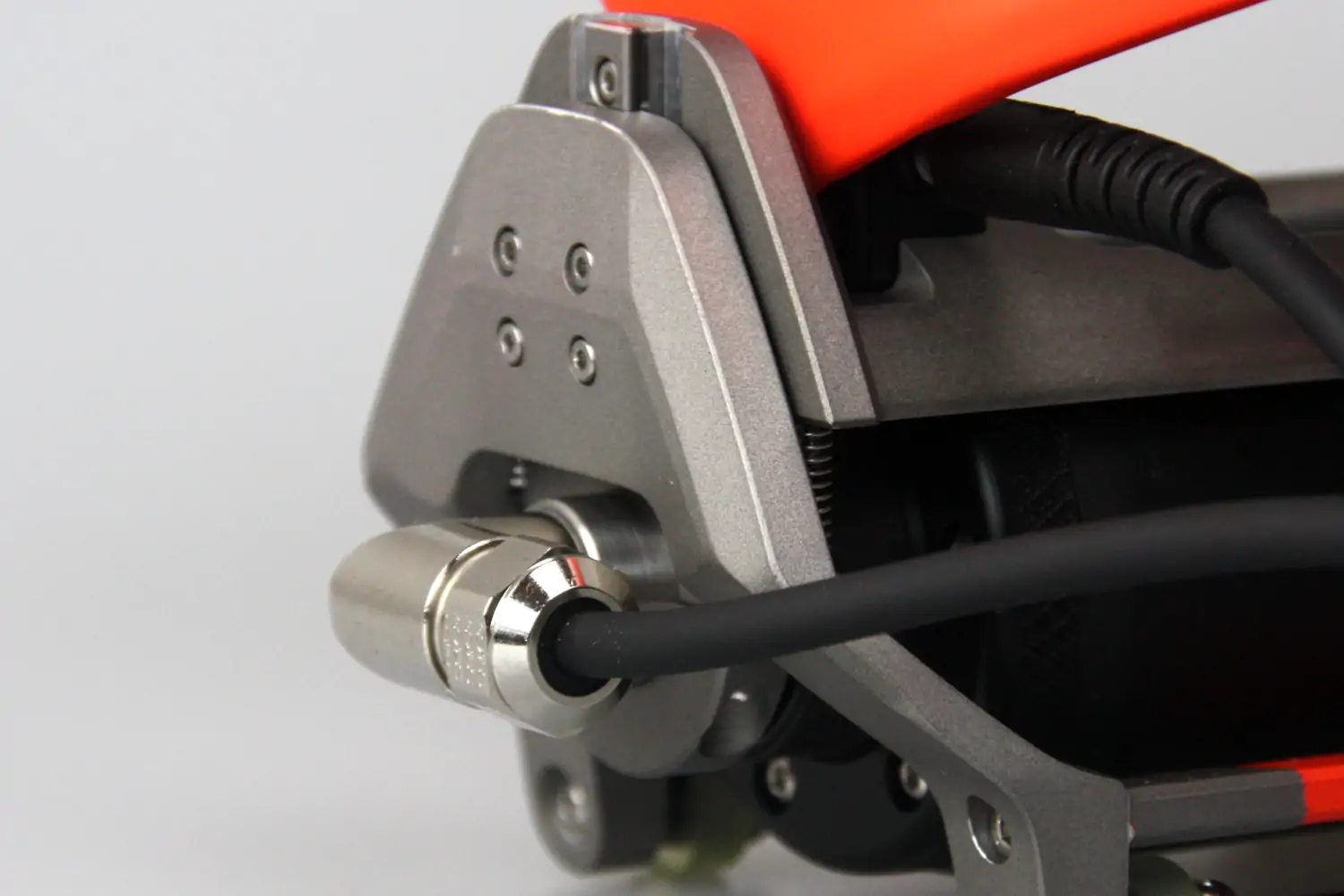

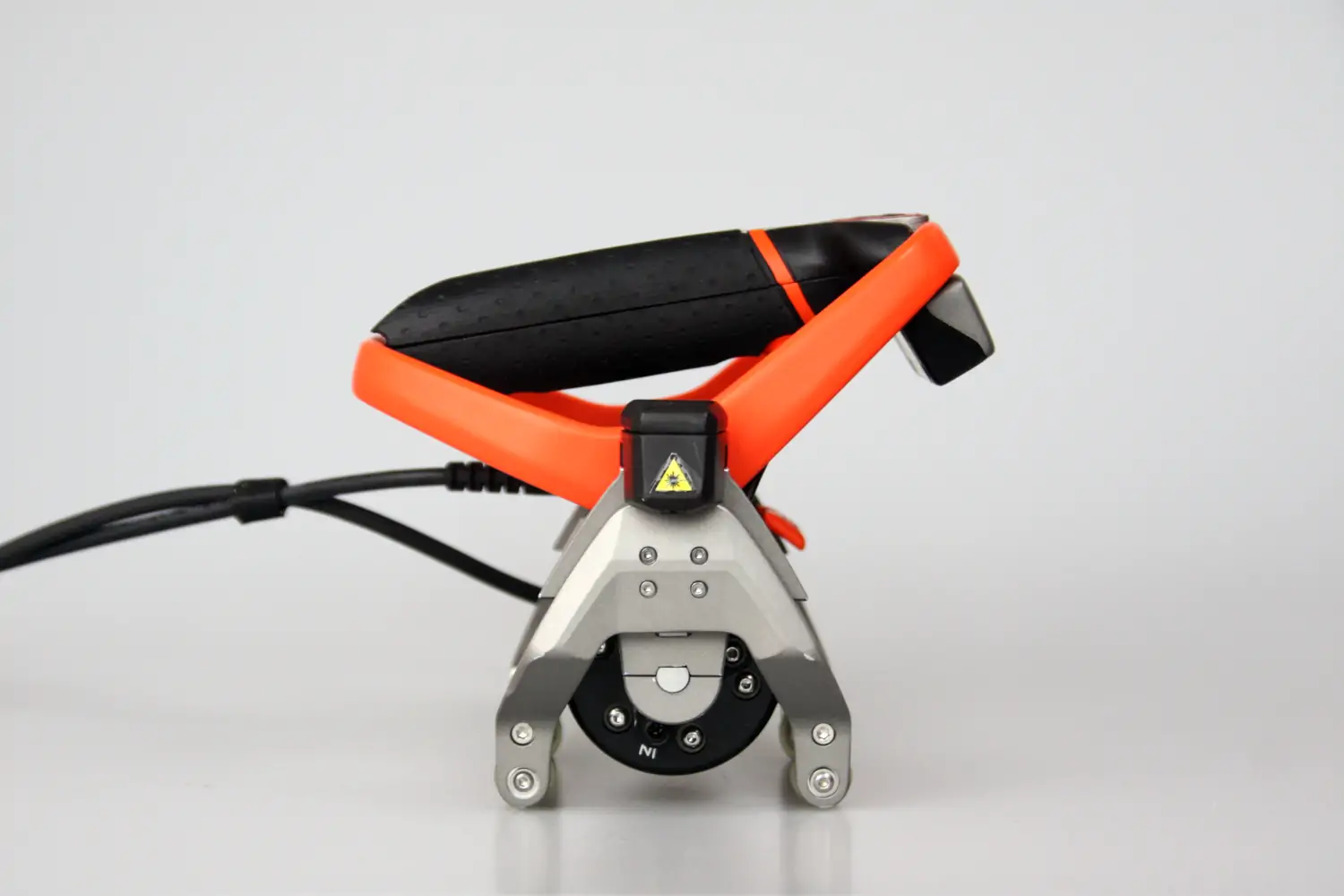

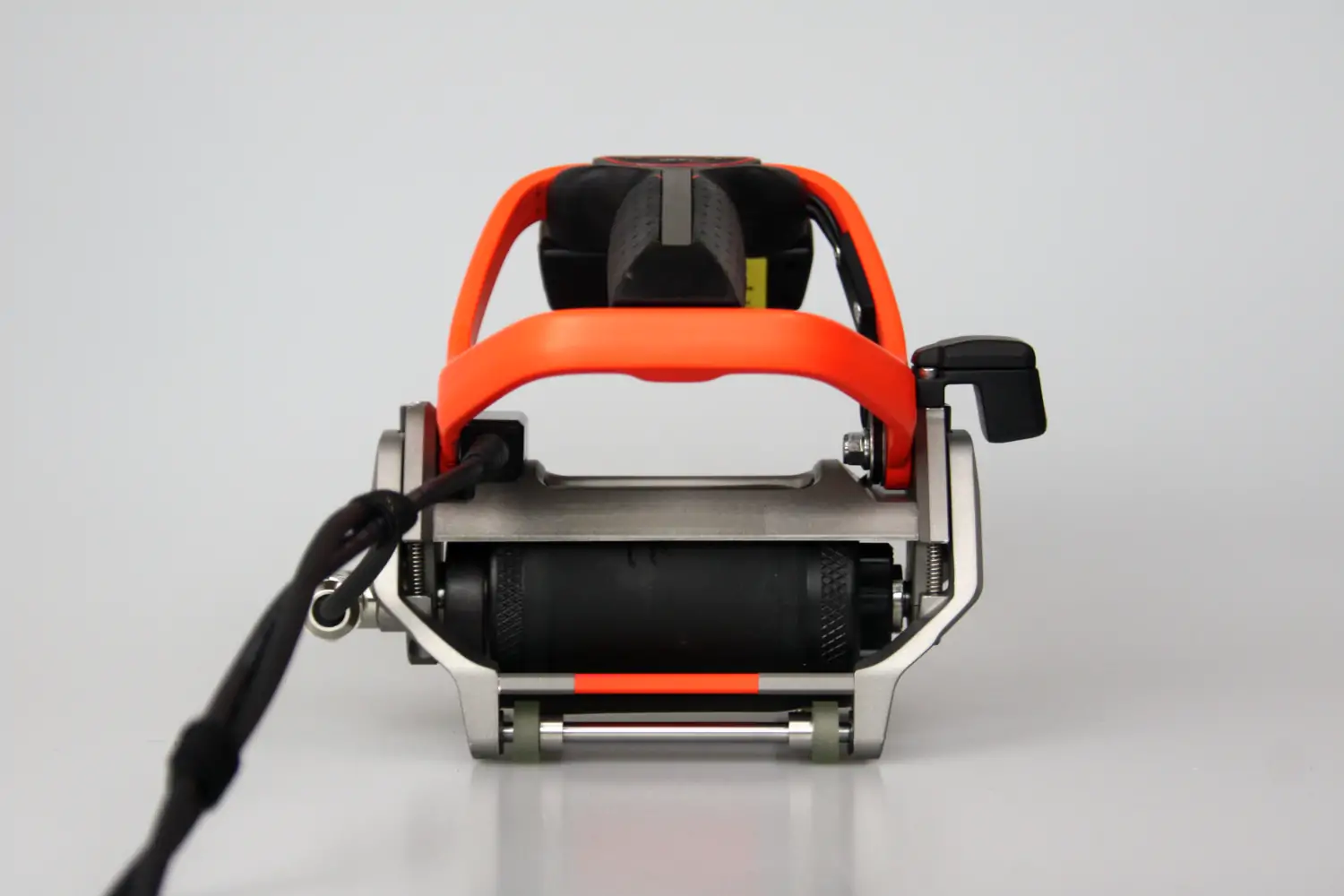

Easy Wheel ist ein Mehrzweck-Gerät für Phased-Array-Scanning zur einfachen Bewältigung umfangreicher Inspektionen
Maßgefertigte PAUT-Rollsonde für das Scannen großer Flächen, die ein schnelles Auswechseln der Sonde ermöglicht, einfach zu benutzen ist, eine gute Ergonomie bietet, enge Stellen erreicht u.v.m.
Technische Spezifikationen
- Abmessungen: 17 x 13,5 x 16 cm
- Gewicht: < 1,5 kg
- Komplettes Wartungsset

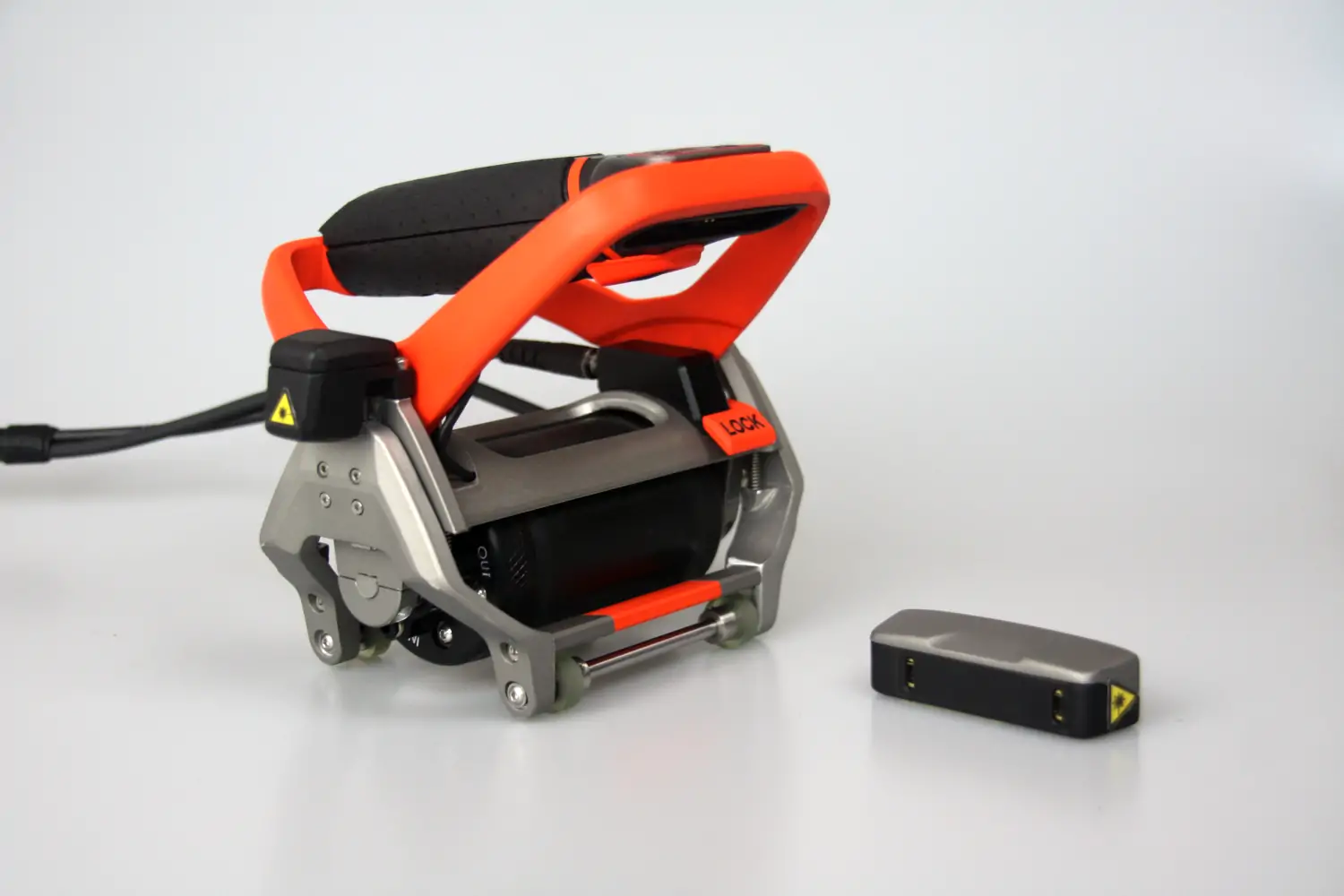

- Laser-Leitsystem & Encoding
- Verschiedene Extras (Wassersprühflasche, Glykol, Pumpe usw.)
- Robuster Transportkoffer (57 x 34 x 21 cm, 8 kg)
- Eine Halterung, mehrere Sonden-Konfigurationen
- Werkzeug für schnelles Auswechseln der Sonde
- Einfaches System zum Füllen und Ablassen
- Ventil zum Ablassen von Luftblasen

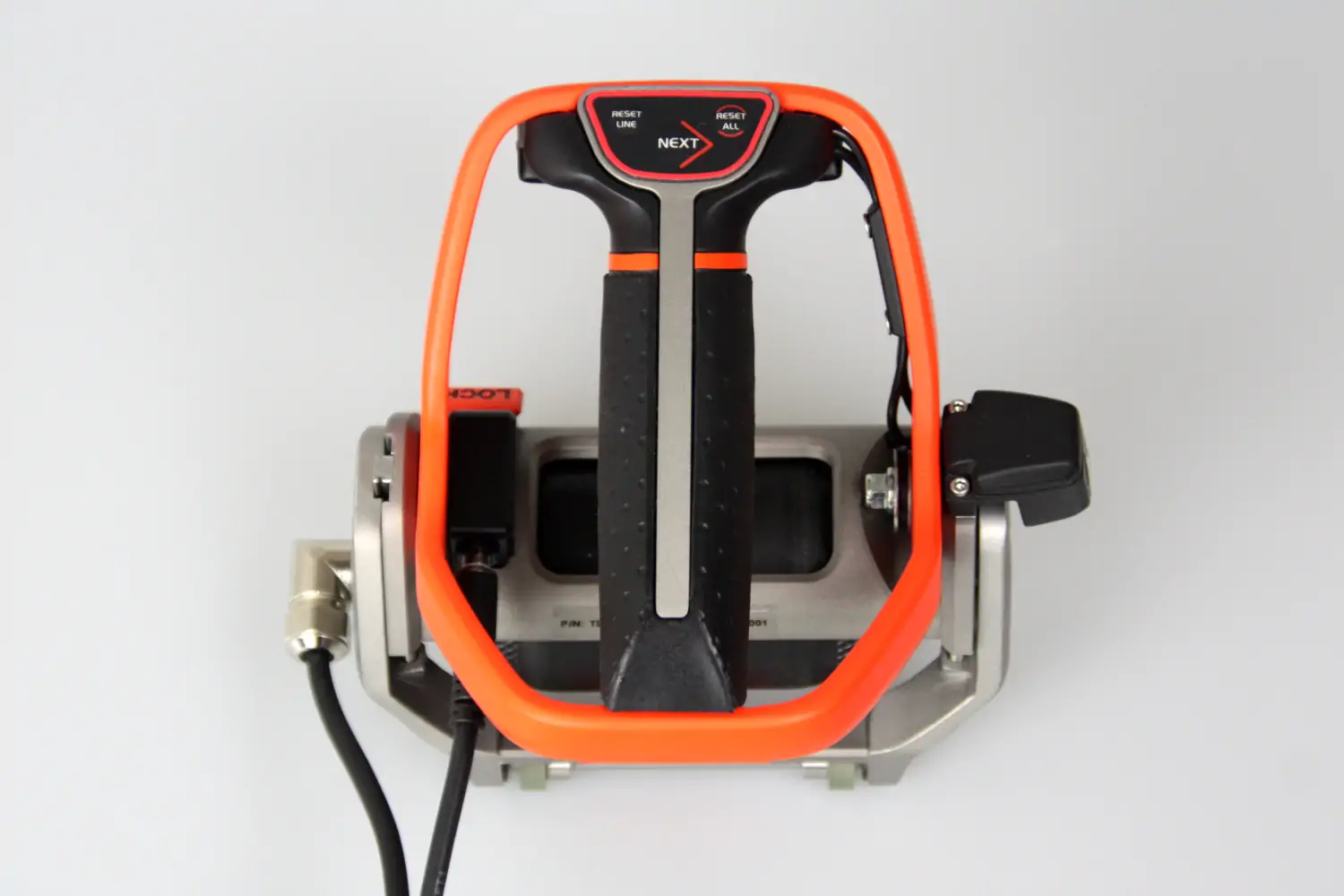

- Einzigartiges Griff-Design
- Kompatibel mit Smart U32 und anderen PAUT-Geräten
