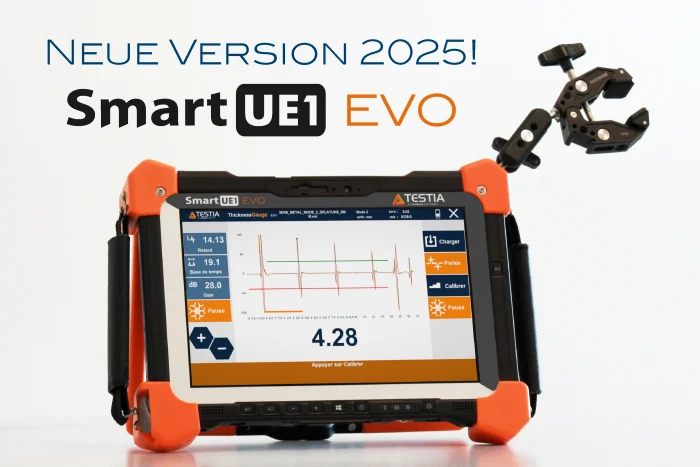

Smart UE1

Smart UE1
Smart UE1 – Bild 2
Smart UE1 – Bild 3
Smart UE1 – Bild 4
Smart UE1 – Bild 5
Smart UE1 – Bild 6
Smart UE1 – Bild 7
Screenshot of Electrical Conductivity software for Smart UE1
Smart UE1 – Bild 9

Das Schweizer Taschenmesser der zerstörungsfreien Prüfung: Mehrere Prüfmethoden in einem Gerät, um die Effizienz  Ihrer täglichen Arbeiten zu steigern.

Flexible, zuverlässige und effiziente Prüfung mit einem einzigen Gerät für mehrere Einzelschwinger-Methoden (UT, ET & Resonanzprüfung).

Optimal für die Luft- und Raumfahrt (DIN EN 4179), aber auch für die Industrie geeignet (DIN EN ISO 9712).

Das Smart UE1 wird in mehr als 185 NTM-Verfahren zur Wartung von Airbus-Flugzeugen referenziert.

Sehen Sie sich eine Videovorschau von zwei unserer Apps an.

Häufig gestellte Fragen (FAQ)

Allgemeine Informationen & Kernfunktionen

Was ist das Smart UE1?

Das Smart UE1, auch als „Schweizer Taschenmesser der zerstörungsfreien Prüfung“

bezeichnet, ist ein Einkanal-Prüfgerät für mehrere Methoden und Anwendungen. Es wurde ursprünglich für die Luft- und Raumfahrt (Fertigung und MRO-Betrieb) entwickelt, eignet sich aber auch für die Bereiche Windenergie, Verteidigung und Raumfahrt eignet.

Es ist ein tragbares und leichtes Werkzeug, das bis zu 7 Prüfgeräte ersetzen kann – darunter UT-Fehlerprüfgerät, ET-Fehlerprüfgerät, Wanddickenmessung mit A-Bild-Darstellung oder Direktanzeige, Resonanzprüfgerät, Clad Tool und Galvanometer.

Es ist ein Multi-Methoden-Gerät und unterstützt:

  • Ultraschallprüfung (UT)
  • Wirbelstromprüfung (ET)
  • Resonanzprüfung

Ja, das Smart UE1 ist ein digitaler Baustein für die Kontinuität zwischen Datenerfassung und Berichterstattung. Zu den Funktionen gehören:

  • Erstellung von C-Bildern (UT-Modul) durch zeitliche oder positionsabhängige Synchronisation. Letztere kann über jede Art von externem Wegaufnehmer (Encoder) oder über automatisierte Systeme im Voll- oder Teiltauchverfahren erfolgen.
  • Export der erfassten Daten (A-Bilder, C-Bilder) zur Nachverarbeitung (z. B. über NDTkit UT).
  • Generierung von .csv-Dateien.
  • Kompatibilität mit automatisierten Systemen mit 3 Freiheitsgraden (wie dem von Testia entwickelten Smart Scan-System), kollaborativen Robotern (Cobots) oder 6-Achs-Industrierobotern.

Das Gerät bietet mehrere Konnektivitätsoptionen, darunter:

  • Bluetooth
  • WLAN (Wi-Fi)
  • 5G* (SIM-Karte ist nicht enthalten)
  • LAN
  • USB-A 3.1, USB-C

Die Akkulaufzeit beträgt je nach Nutzung etwa 4 bis 8 Stunden. Ein zweiter Akku und ein tragbares Ladegerät sind im Standard-Kit enthalten. Die Hot-Swap-Funktion ermöglicht es Ihnen, Akkus einfach und schnell zu wechseln, ohne Ihr Gerät ausschalten zu müssen.

Welche Art von Inspektionen kann ich mit einem Smart UE1 oder einer UE1 Box durchführen?

Das Smart UE1 (Neo oder Evo) und die UE1 Box umfassen 7 Anwendungen zur Durchführung der folgenden Inspektionen:

  • UT
  • Thickness Gauge (Dickenmessgerät)
  • Thickness Gauge Direct
  • ET (+ Rotationsprüfung)
  • Clad Tool
  • Galvanometer
  • Resonanz

 Das folgende Zubehör wird benötigt, um das Smart UE1 als Clad Tool zu verwenden:

  • Clad-Softwaremodul (TE-DEF-0830)
  • Kabel BNC/Microdot (TE-DEF-0471)
  • Wirbelstrom-Stiftsonde – PS002PS028-114N-C (TE-DEF-0289)
  • Sondenhalter 3/8″ID (TE-DEF-0300)
  • Referenzplatte aus plattiertem 2024T3 (NDTE-DEF-0119)
  • Nur für Max- und Neo-Version: Impedanzadapter 8,2µH – Blau (TE-ESM-CF03-B)

Hinweis: Zertifiziertes Personal kann mit den im Smart UE1 verfügbaren Apps „ET“ und „Galvanometer“ auch Clad-Erkennungen durchführen.

Um das Smart UE1 mit der Funktion zur Wanddickenmessung auszustatten, haben Sie zwei Möglichkeiten:

  • Für zertifiziertes Personal können Sie das Softwaremodul „Thickness Gauge“ (TE-DEF-0527) erwerben.
  • Für nicht-zertifiziertes Personal müssen Sie das Softwaremodul „Thickness Gauge Direct“ (TE-DEF-1484) sowie die beiden passenden Prüfköpfe (M202 und M208) mit den jeweiligen Vorlaufstrecken (DLH-1 und DLH-3) erwerben.

Hinweis: Das UT-Modul ist erforderlich, um die Apps „Thickness Gauge“ und „Thickness Gauge Direct“ nutzen zu können.

s Clad-Tool kann für die Prüfung von plattierten 2024-Aluminium-Paneelen verwendet werden. Ein spezieller Vergleichskörper (NDTE-DEF-0119) ist im Lieferumfang des Clad-Tool-Kits enthalten.

Ist das Smart UE1 offiziell für ZfP-Instandhaltungsarbeiten im Luft- und Raumfahrtsektor zugelassen?

Ja, das Smart UE1 wird in 185 NTM-Verfahren zur Wartung von Airbus-Flugzeugen referenziert, was seine Zuverlässigkeit und das Vertrauen in der Luft- und Raumfahrtbranche belegt.

Das Smart UE1 wurde für unterschiedliche Qualifikationsstufen entwickelt:

  • Personal ohne ZfP-Zertifizierung kann nach einer entsprechenden internen Schulung den Basismodus mit unterstützter Diagnose nutzen (wie das Clad-Tool und Thickness Gauge Direct).
  • ZfP-Personal der Stufen 1 bis 3 (L1 bis L3) kann sämtliche im Smart UE1 enthaltenen Apps nutzen.

Ja, das Clad Tool wird in AITM-6002 und NTM 51-10-30 referenziert.

Ja, die App „Thickness Gauge“ ist konform mit AITM6-4016 für Metallbauteile und AITM6-4014 für Verbundwerkstoffbauteile. „Thickness Gauge Direct“ ist nur mit AITM6-4016 konform.

Gibt es eine Probezeit, um die Anwendungen zu testen?

Ja, beim Kauf eines Smart UE1 erhalten Sie alle Apps für einen kostenlosen Testmonat.

 Das Standard-Kit umfasst:

  • FOD-sicherer Transportkoffer mit Rollen (x1)
  • Smart UE1 EVO (x1)
  • Akku (x2)
  • Tragbares Ladegerät (x1)
  • Box für Zubehör (x2)
  • Mehrachsen-Spannwerkzeug (x1)
  • AC-Netzteil (x1)
  • Set mit AC-Steckeradaptern (x1)
  • USB-Stick 16 GB (x1)
  • Mikrofaser-Reinigungstuch (x1)
  • Bedienungsanleitung (x1)
  • Prüfzertifikat (Kalibrierung) (UT & ET) (x2)

Nein, Sonden und Kabel sind im Standard-Kit nicht enthalten. Sie müssen diese separat bestellen. Kompatible Kabel sind unten zu Ihrer Information aufgeführt:

UT/ET

  • Kabel Lemo00/Microdot (TE-DEF-0771)
  • Adapter Lemo00/BNC (TE-DEF-0732)

ET

  • Kabel ET – UE1 – Fischer 4-polig (NDTE06-CF01-B-200)
  • Kabel BNC/Microdot (TE-DEF-0471)
  • Impedanzadapter 8,2µH – Blau (TE-ESM-CF03-B)
  • Impedanzadapter 47µH – Gelb (TE-ESM-CF03-E)
  • Kabel ET – UE1 – Rotor GE (TE15-CF11-A-200)
  • Kabel ET – UE1 – Rotor Rohmann (TE15-CF10-A-200)
  • Kabel ET – UE1 – Lemo 5-polig – LF Foerster (NDTE06-CF07-A-200)
  • Kabel ET – UE1 – Slide Probe dual Microdot (TE19-CF15-A-150)
  • Impedanzadapter 1,2µH – Grün (TE-ESM-CF03-A)
  • Impedanzadapter 8,2µH – Blau (TE-ESM-CF03-B)
  • Impedanzadapter 47µH – Gelb (TE-ESM-CF03-E)
  • Impedanzadapter 120µH – Rot (TE-ESM-CF03-G)

Resonance

  • Kabel Resonanz – UE1 (NDTE06-CF04-A-150)
Welche Rototest-Sonden sind mit dem Smart UE1 kompatibel?

Das Smart UE1 ist kompatibel mit rotierenden Wirbelstromsonden (Rototest-Sonden) von Rohmann, Exceldef, Foerster, EtherNDE, GE und OkoNDT.

Kompatible Optionen umfassen:

  • NDTkit UT: Automatisierte Software zur Verarbeitung großer Mengen an UT-Daten.
  • Remote Assistance: Webbasierte Plattform für sichere Mehrkanal-Echtzeitkommunikation.
  • Smart Scan: Multi-Methoden-Präzisionsscannersystem für kleine und mittelgroße Teile.
