Ergonomie améliorée, plus résistant que jamais !

(Re)découvrez notre « couteau suisse de l’inspection » : un instrument spécialement conçu pour l’aérospatial pour une efficacité optimale de vos opérations au quotidien.

Instrument multi-méthode, mono-élément (UT, ET et résonance) et multi-application pour des inspections efficaces, flexibles et fiables.

Le Smart UE1 est référencé dans 185 procédures NTM pour la maintenance des appareils Airbus.

Découvrez un aperçu de deux de nos apps en vidéo

FAQ

Informations générales et fonctionnalités principales

Qu’est-ce que le Smart UE1?

Reconnu comme le « couteau suisse de l’inspection » le Smart UE1 est un Instrument d’inspection mono-élément, multi-méthode (UT, ET et résonance) et multi-application, initialement conçu pour l’aérospatial (pour la fabrication et la maintenance) mais également utilisé dans les secteurs de l’éolien, la défense et le spatial.

Le Smart UE1 est un appareil portatif léger capable de remplacer jusqu’à 7 appareils d’inspection (tels que les détecteurs de défauts par ultrasons, les détecteur de défauts par résonance, les appareils de mesure d’épaisseur, les testeurs de résonance, les détecteurs de revêtements et les galvanomètres)

Le Smart UE1 est un instrument multi-méthode qui permet d’effectuer des contrôles par :

  • Ultrasons (UT)
  • Courants de Foucault (ET)

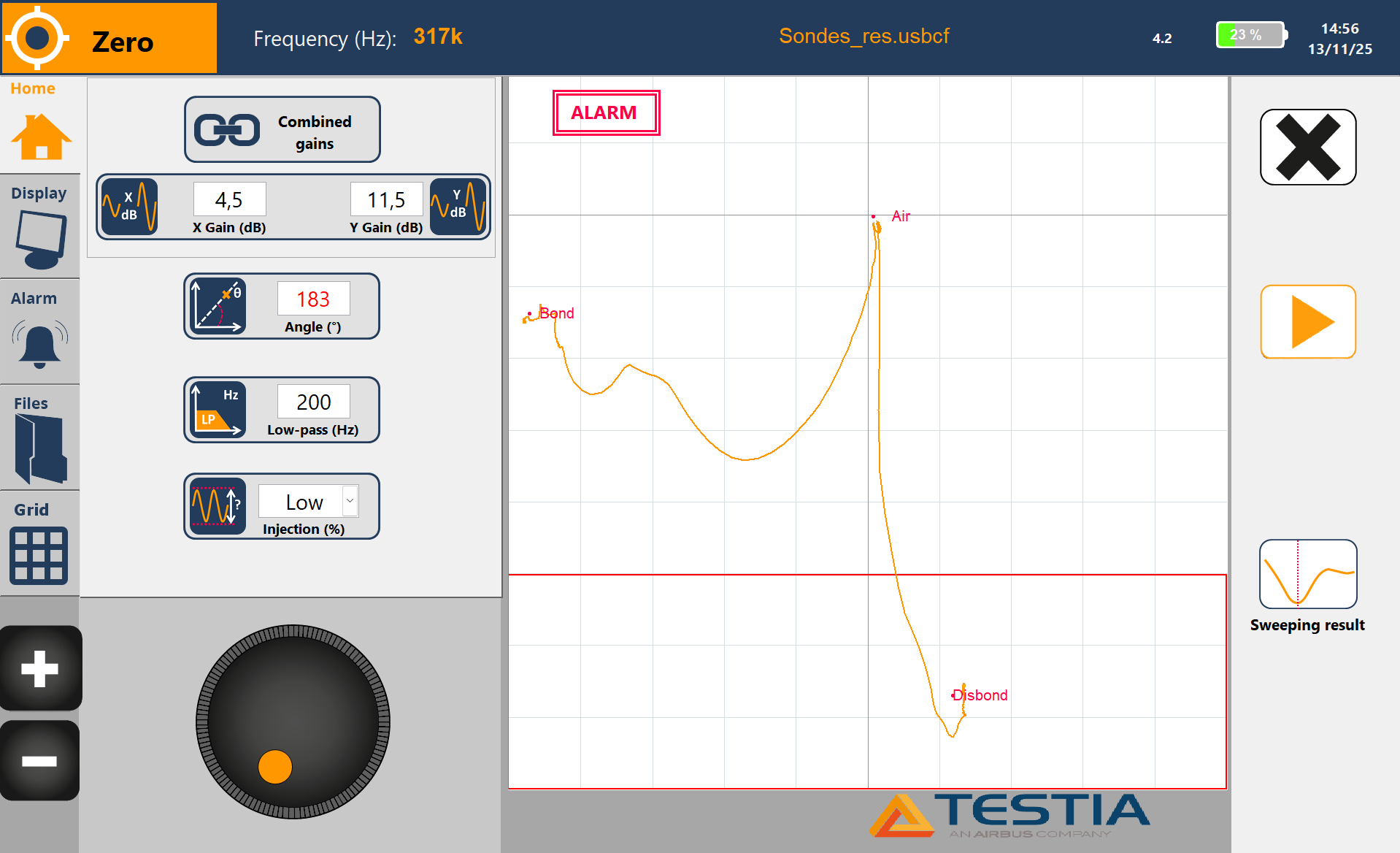

  • Résonance

Oui, le Smart UE1 sert de passerelle numérique entre l’acquisition des données et la génération de rapports.

Parmi les fonctionnalités du Smart UE1 :

  • Création de rapports assistée, ce qui permet d’éviter les doublons et les erreurs humaines.
  • Enregistrement des signaux déclenchés par des codeurs de temps ou de position pour les ultrasons et les courants de foucault.
  • Compatibilité avec la plupart des scanners, y compris le Smart Scan.

Le Smart UE1 propose plusieurs options de connectivité :

  • Bluetooth
  • Wi-Fi
  • 5G* (carte SIM non incluse)
  • LAN
  • USB-A 3.1, USB-C

L’autonomie de la batterie est d’environ 4 à 8 heures, selon l’utilisation. Une deuxième batterie et un chargeur portable sont inclus dans le kit standard. La fonctionnalité « Hot Swap » vous permet de changer de batterie facilement et rapidement, sans avoir à éteindre votre appareil.

Quels types de contrôles puis-je effectuer avec un Smart UE1 ou un boîtier UE1?

Le Smart UE1 et le boîtier UE1 box intègrent 7 applications pour faire les inspections suivantes :

  • Ultrasons (UT)
  • Courants de Foucault, dont rototest (ET)
  • Résonance
  • Mesure d’épaisseur par ultrasons (Thickness Gauge)
  • Mesure d’épaisseur à lecture directe (Thickness Gauge Direct)
  • Détection de revêtement (Clad Tool)
  • Détection de défauts tels que les criques (Galvanometer)

Pour faire de l’inspection de revêtement avec le Smart UE1, vous aurez besoin des accessoires suivants :

  • L’application Clad Tool (TE-DEF-0830)
  • Un cable BNC/Microdot (TE-DEF-0471)
  • Une sonde à courants de Foucault de type « crayon » – 106P4 (TE-DEF-0289)
  • Un porte-sonde 3/8″ID (TE-DEF-0300)
  • Une plaque de référence en acier plaqué 2024T3 (NDTE-DEF-0119)
  • Uniquement pour les versions Max et Neo : un Adaptateur d’impédance 8,2µH – Blue (TE-ESM-CF03-B)

Note: l’application ET n’est pas nécessaire pour l’inspection de revêtement

Pour ajouter la fonctionnalité “Thickness Gauge” au Clad Tool, vous devez acheter l’application “Thickness Gauge Direct” (TE-DEF-1484), ainsi que le capteur et le câble adaptés au type de contrôle que vous souhaitez effectuer :

  • Cable Lemo00/Microdot (TE-DEF-0771)
  • Adaptateur Lemo00/BNC (TE-DEF-0732)

Note: l’application “UT” n’est pas requise pour utiliser la fonctionnalité “Thickness Gauge”

Le Clad Tool peut être utilisé pour contrôler les alliages AL2024/2524. Un étalon de référence AL2024 est inclus dans le kit Clad Tool.

Note: les alliages AL7075/AL6013 ou d’autres alliages ne peuvent pas être inspectés à l’aide d’un Clad Tool.

Le Smart UE1 est-il officiellement homologué pour de la maintenance dans le secteur aérospatial ?

Oui, le Smart UE1 est référencé dans 185 procédures NTM relatives à la maintenance des appareils Airbus, ce qui témoigne de sa fiabilité et sa valeur reconnue dans le secteur aérospatial.

Le Smart UE1 a été conçu pour s’adapter à différents niveaux de compétence :

  • Le personnel non certifié en CND peut utiliser le mode de base avec des outils d’aide au diagnostic tels que le “Clad Tool” et le “Thickness Gauge Direct”
  • Les techniciens CND de niveaux L1 à L3 peuvent utiliser le mode expert

Oui, le Clad Tool est référencé dans l’AITM-6002 et le NTM 51-10-30.

Oui, les applications “Thickness Gauge” et “Thickness Gauge Direct” sont conformes à la norme AITM6-4016 pour les pièces métalliques et à la norme AITM6-4014 pour les pièces composites.

Il y a-t-il une période d'essai pour tester les applications ?

Oui, lorsque vous achetez un Smart UE1, vous bénéficiez d’un mois d’essai gratuit pour toutes les applications.

Le kit standard comprend :

  • Mallette de transport à roulettes anti-FOD (x1)

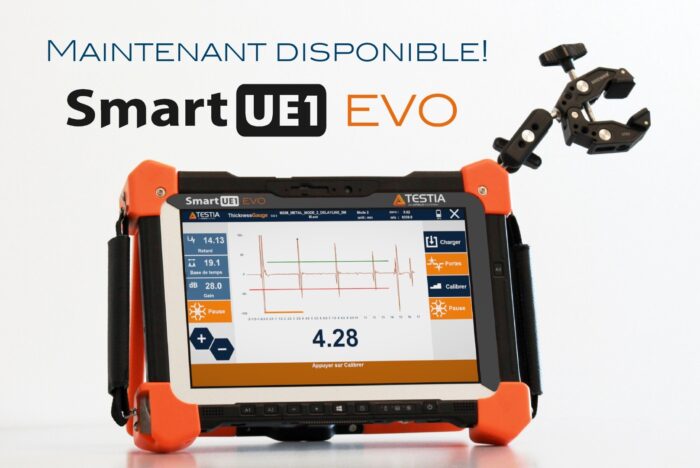

  • Smart UE1 EVO (x1)
  • Batterie (x2)
  • Chargeur portable (x1)
  • Boîte pour accessoires (x2)
  • Outil de serrage multiaxial (x1)
  • Adaptateur secteur (x1)
  • Jeu d’adaptateurs secteur (x1)
  • Clé USB 16 Go (x1)
  • Lingette de nettoyage en microfibre (x1)
  • Manuel d’utilisation (x1)
  • Certificat de vérification (étalonnage) (x1)

Non, les sondes et les câbles ne sont pas inclus dans le kit standard. Vous devez les commander séparément. Vous trouverez ci-dessous une liste des sondes et câbles compatibles à titre indicatif :

UT/ET

  • Cable Lemo00/Microdot (TE-DEF-0771)
  • Adaptateur Lemo00/BNC (TE-DEF-0732)

ET

  • Cable ET – UE1 – Fischer 4 pins (NDTE06-CF01-B-200)
  • Cable BNC/Microdot (TE-DEF-0471)
  • Adaptateur d’impédance 8,2µH – Bleu (TE-ESM-CF03-B)
  • Adaptateur d’impédance 47µH – Jaune (TE-ESM-CF03-E)
  • Cable ET – UE1 – Rotor GE (TE15-CF11-A-200)
  • Cable ET – UE1 – Rotor Rohmann (TE15-CF10-A-200)
  • Cable ET – UE1 – Lemo 00 – Foerster (absolute) (TE18-CF02-B-150)
  • Cable ET – UE1 – Lemo 5pins – LF Foerster (NDTE06-CF07-A-200)
  • Cable ET – UE1 – Slide Probe dual Microdot (TE19-CF15-A-150)
  • Adaptateur d’impédance 1,2µH – Vert (TE-ESM-CF03-A)
  • Adaptateur d’impédance 120µH – Rouge (TE-ESM-CF03-G)

Resonance

  • Cable Resonance – UE1 (NDTE06-CF04-A-150)
Quelles sont les sondes rotatives compatibles avec le Smart UE1 ?

Le Smart UE1 est compatible avec les sondes rotatives des marques GE, Rohmann, EtherNDE, Exceldef, Foerster.

Le Smart UE1 est compatible avec :

  • NDTkit UT: Logiciel automatisé destiné au traitement de grands volumes de données ultrasonores
  • Remote Assistance: Plateforme en ligne conçue pour des communications sécurisées, multicanales et en temps réel.
  • Smart Scan: Scanner multi-méthode de haute précision pour l’inspection de pièces de petite et moyenne dimensions.
