Sichere Entscheidungsfindung dank automatisierter Analyse umfassender UT-Datenquellen und Report-Assistenz.

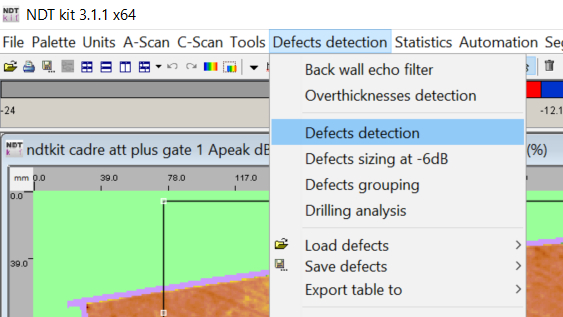

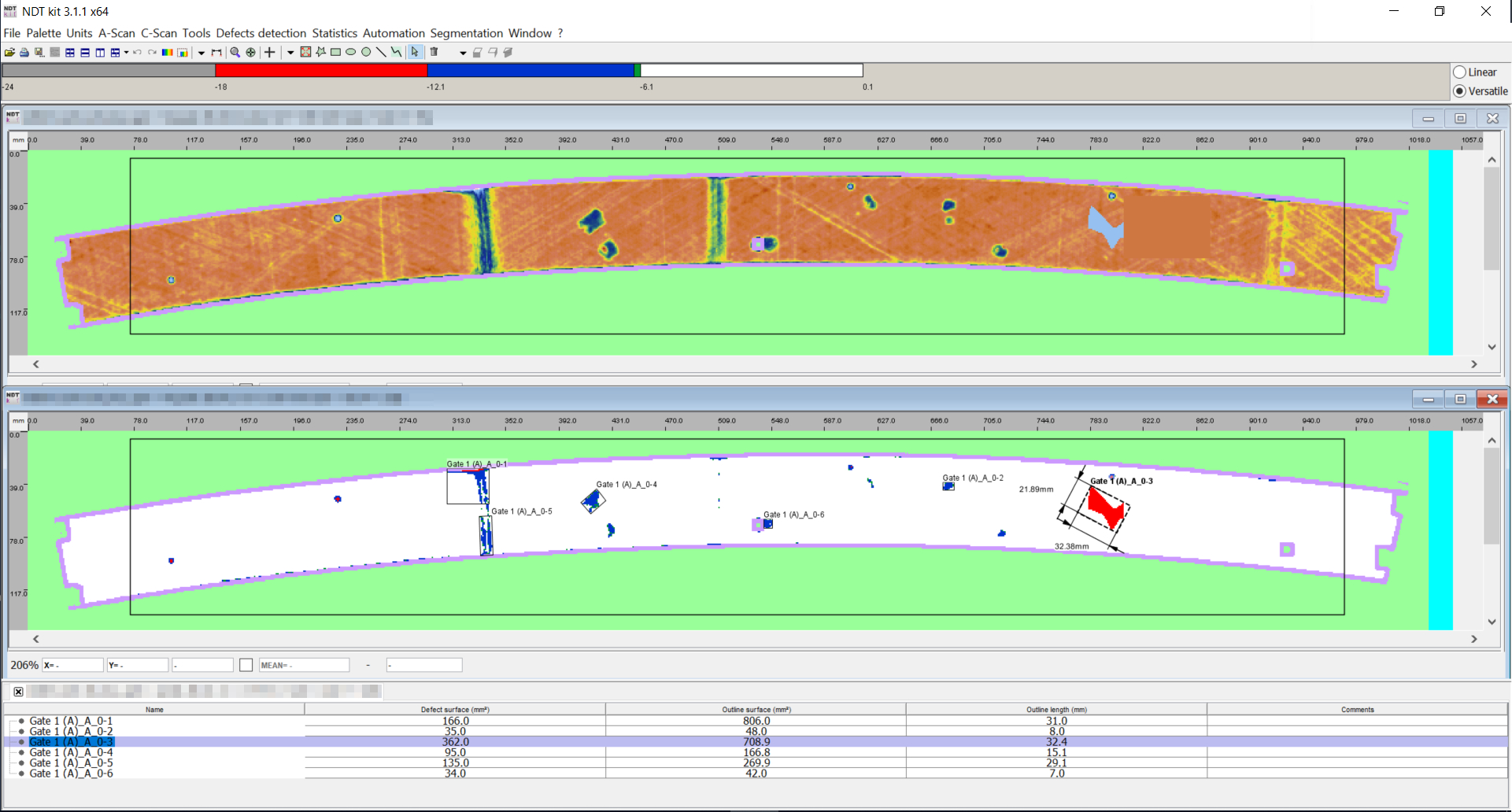

Automatisierte Software zur Verarbeitung großer Mengen Daten von verschiedenen Ultraschallgeräten.
Erfahren SIe alles über die Vorteile und neuen Features in Version 4 von NDTkit UT!
Anwendungen:
“Computer-aided analysis of ultrasound data to speed-up the release of aerospace CFRP components” (externer Link zu ndt.net)
“A step forward full automatic analysis” (externer Link zu ndt.net)
“Ultrasound data post-processing. Technological transfers from the aerospace industry to the others” (externer Link zu ndt.net)
Ähnliche Produkte
-
-
-
Clad Tool
Schnelle und kostengünstige Go/No-Go-Beurteilung der Schichtdicke, durchführbar auch für Laien.
Das Clad Tool wird im NTM 51-10-30 referenziert.
Bitte wenden Sie sich für die vollständige Liste des verfügbaren Zubehörs an unser Vertriebsteam.
-
Smart UE1
Das Schweizer Taschenmesser der zerstörungsfreien Prüfung: Mehrere Prüfmethoden in einem Gerät, um die Effizienz Ihrer täglichen Arbeiten zu steigern.
Flexible, zuverlässige und effiziente Prüfung mit einem einzigen Gerät für mehrere Einzelschwinger-Methoden (UT, ET & Resonanzprüfung).
Optimal für die Luft- und Raumfahrt (DIN EN 4179), aber auch für die Industrie geeignet (DIN EN ISO 9712).
Das Smart UE1 wird in mehr als 185 NTM-Verfahren zur Wartung von Airbus-Flugzeugen referenziert.
Häufig gestellte Fragen (FAQ)
Allgemeine Informationen & Kernfunktionen
Was ist das Smart UE1?
Das Smart UE1, auch als „Schweizer Taschenmesser der zerstörungsfreien Prüfung“
bezeichnet, ist ein Einkanal-Prüfgerät für mehrere Methoden und Anwendungen, das ursprünglich für die Luft- und Raumfahrt (Fertigung und MRO-Betrieb) entwickelt wurde, sich aber auch für die Bereiche Windenergie, Verteidigung und Raumfahrt eignet.Es ist ein tragbares und leichtes Werkzeug, das bis zu 7 Prüfgeräte ersetzen kann (darunter UT-Fehlerprüfgerät, ET-Fehlerprüfgerät, Dickenmessgerät, Resonanzprüfgerät, Clad Tool und Galvanometer).
Welche Prüfmethoden unterstützt das Smart UE1?
Es ist ein Multi-Methoden-Gerät und unterstützt:
- Ultraschallprüfung (UT)
- Wirbelstromprüfung (ET)
- Resonanzprüfung
Kann ich mit einem Smart UE1 Prüfberichte erstellen?
Ja, das Smart UE1 fungiert als digitaler Baustein für die Kontinuität zwischen Datenerfassung und Berichterstattung. Zu den Funktionen gehören:
- Unterstützte Berichterstellung zur Vermeidung von Doppeleingaben und menschlichen Fehlern.
- Aufzeichnung von zeit- oder positionsgebergesteuerten Signalen für UT und ET.
- Kompatibilität mit den meisten Scannern, einschließlich Testia Smart Scan.
Welche Konnektivitätsoptionen sind beim Smart UE1 verfügbar?
Das Gerät bietet mehrere Konnektivitätsoptionen, darunter:
- Bluetooth
- WLAN (Wi-Fi)
- 5G* (SIM-Karte ist nicht enthalten)
- LAN
- USB-A 3.1, USB-C
Wie lange ist die Akkulaufzeit?
Die Akkulaufzeit beträgt je nach Nutzung etwa 4 bis 8 Stunden. Ein zweiter Akku und ein tragbares Ladegerät sind im Standard-Kit enthalten. Die Hot-Swap-Funktion ermöglicht es Ihnen, Akkus einfach und schnell zu wechseln, ohne Ihr Gerät ausschalten zu müssen.
Anwendungen & spezifische Inspektionsdetails
Welche Art von Inspektionen kann ich mit einem Smart UE1 oder einer UE1 Box durchführen?
Das Smart UE1 und die UE1 Box umfassen 7 Anwendungen zur Durchführung der folgenden Inspektionen:
- UT
- ET (+ Rotationsprüfung)
- Resonanz
- Thickness Gauge (Dickenmessgerät)
- Thickness Gauge Direct
- Clad Tool
- Galvanometer
Welches Zubehör wird für die Schichtdickenprüfung (Clad-Erkennung) mit dem Smart UE1 benötigt?
Das folgende Zubehör wird benötigt, um das Smart UE1 als Clad Tool zu verwenden:
- Clad-Softwaremodul (TE-DEF-0830)
- Kabel BNC/Microdot (TE-DEF-0471)
- Wirbelstrom-Stiftsonde – 106P4 (TE-DEF-0289)
- Sondenhalter 3/8″ID (TE-DEF-0300)
- Referenzplatte aus plattiertem 2024T3 (NDTE-DEF-0119)
- Nur für Max- und Neo-Version: Impedanzadapter 8,2µH – Blau (TE-ESM-CF03-B)
Hinweis: Das ET-Softwaremodul ist für die Clad-Erkennung nicht erforderlich
Wie füge ich dem Clad Tool die Dickenmessfunktion hinzu?
Um dem Clad Tool die Funktion „Thickness Gauge Direct“ hinzuzufügen, müssen Sie das entsprechende Softwaremodul (TE-DEF-1484) sowie den für Ihre Anwendung passenden Prüfkopf und das entsprechende Kabel erwerben:
- Kabel Lemo00/Microdot (TE-DEF-0771)
- Adapter Lemo00/BNC (TE-DEF-0732)
Hinweis: Das UT-Modul ist nicht erforderlich
Welche Materialien können mit dem Clad Tool geprüft werden und bieten Sie Referenzblöcke an?
Das Clad Tool kann zur Prüfung von AL2024 / 2524 verwendet werden. Ein Referenzblock für AL2024 ist im Clad Tool-Kit enthalten.
Hinweis: AL7075 / AL6013 oder andere Legierungen können mit einem Clad Tool nicht geprüft werden.
Zertifizierung & Compliance-Standards
Ist das Smart UE1 offiziell für den Einsatz in der Luft- und Raumfahrtwartung anerkannt?
Ja, das Smart UE1 wird in 185 NTM-Verfahren zur Wartung von Airbus-Flugzeugen referenziert, was seine Zuverlässigkeit und das Vertrauen in der Luft- und Raumfahrtbranche belegt
Welches Zertifizierungslevel benötige ich, um das Smart UE1 zu nutzen?
Das Smart UE1 wurde für unterschiedliche Erfahrungsstufen entwickelt.
- Nicht-ZfP-zertifiziertes Personal kann den Basismodus mit assistierter Diagnose wie dem Clad Tool und dem Thickness Gauge Direct nutzen.
- ZfP Level 1 bis 3 (ZfP L1 bis L3) können den Expertenmodus nutzen.
Wird das Clad Tool in AITMs und NTMs referenziert?
Ja, das Clad Tool wird in AITM-6002 und NTM 51-10-30 referenziert.
Entspricht das Smart UE1 den Normen zur Dickenmessung an Metall- und CFK-Teilen?
Ja, die Apps Thickness Gauge und Thickness Gauge Direct entsprechen der AITM6-4016 für Metallteile und der AITM6-4014 für Verbundstoffe (CFK).
Kauf & Inhalt des Kits
Gibt es eine Probezeit, um die Anwendungen zu testen?
Ja, beim Kauf eines Smart UE1 erhalten Sie alle Apps für einen kostenlosen Testmonat.
Welches Zubehör ist beim Kauf eines Smart UE1 enthalten?
Das Standard-Kit umfasst:
- FOD-sicherer Transportkoffer mit Rollen (x1)
- Smart UE1 EVO (x1)
- Akku (x2)
- Tragbares Ladegerät (x1)
- Box für Zubehör (x2)
- Mehrachsen-Spannwerkzeug (x1)
- AC-Netzteil (x1)
- Set mit AC-Steckeradaptern (x1)
- USB-Stick 16 GB (x1)
- Mikrofaser-Reinigungstuch (x1)
- Bedienungsanleitung (x1)
- Prüfzertifikat (Kalibrierung) (x1)
Sind Sonden und Kabel im Standard-Kit enthalten?
Nein, Sonden und Kabel sind im Standard-Kit nicht enthalten. Sie müssen diese separat bestellen. Kompatible Sonden und Kabel sind unten zu Ihrer Information aufgeführt:
UT/ET
- Kabel Lemo00/Microdot (TE-DEF-0771)
- Adapter Lemo00/BNC (TE-DEF-0732)
ET
- Kabel ET – UE1 – Fischer 4-polig (NDTE06-CF01-B-200)
- Kabel BNC/Microdot (TE-DEF-0471)
- Impedanzadapter 8,2µH – Blau (TE-ESM-CF03-B)
- Impedanzadapter 47µH – Gelb (TE-ESM-CF03-E)
- Kabel ET – UE1 – Rotor GE (TE15-CF11-A-200)
- Kabel ET – UE1 – Rotor Rohmann (TE15-CF10-A-200)
- Kabel ET – UE1 – Lemo 00 – Foerster (absolut) (TE18-CF02-B-150)
- Kabel ET – UE1 – Lemo 5pins – LF Foerster (NDTE06-CF07-A-200)
- Kabel ET – UE1 – Slide Probe dual Microdot (TE19-CF15-A-150)
- Impedanzadapter 1,2µH – Grün (TE-ESM-CF03-A)
- Impedanzadapter 120µH – Rot (TE-ESM-CF03-G)
Resonanzprüfung
- Kabel Resonanz – UE1 (NDTE06-CF04-A-150)
Kompatibilität
Welche Rototest-Sonden sind mit dem Smart UE1 kompatibel?
Das Smart UE1 ist mit Rototest-Sonden von GE, Rohmann, EtherNDE, Exceldef und Foerster kompatibel.
Ist das Smart UE1 mit anderen Systemen kompatibel?
Kompatible Optionen umfassen:
- NDTkit UT: Automatisierte Software zur Verarbeitung großer Mengen an UT-Daten.
- Remote Assistance: Webbasierte Plattform für sichere
Mehrkanal-Echtzeitkommunikation. - Smart Scan: Multi-Methoden-Präzisionsscannersystem für kleine und mittelgroße Teile.
-
