Dispositivo ultracompacto, personalizable e integrable para inspección y generación de informes de UT y UT por Arreglo de Fases Portátil.
Módulo de adquisición de datos integrable para métodos de inspección Ultrasonido (UT) y Ultrasonido por Arreglo de Fases Portátil (PAUT), todo en la misma estación de trabajo. Este dispositivo es adecuado para utilizarse en producción industrial, como unidad NDT para integradores de soluciones automatizadas, para pruebas especializadas en centros de investigación o para capacitación.
Especificaciones técnicas
- Dimensiones: 200 mm × 80 mm × 35 mm
- Peso: 360 g con batería incluida
- Conectores:
- Corriente eléctrica, comunicación y transferencia de datos: USB2 (5 V; 1 A; 35 Mo / s)
- Fuente de alimentación eléctrica externa: 1 Lemo® 5 pines (5 V / <2,4 A)
- Arreglos de fase: 1 Ipex®
- 3 entradas de codificadores + 1 disparador: Fischer® 12 pines
- Fuente de alimentación eléctrica externa: 100-240 V AC 50 / 60 Hz 1.6-0.9 A o USB
- Salida de señales analógicas: ninguna
- Medio ambiente: Rohs
- Cumplimiento de normas: marcado CE e ISO 18563-1
- Clasificación IP: IP54
- Rango de temperaturas de funcionamiento: 0 ° C a 40 ° C
- Humedad relativa de funcionamiento: 30 % a 80 % (sin condensación)
- Fluctuación de la electricidad de la red: hasta +/- 10 % del voltaje máximo
- Categoría de sobretensión: II

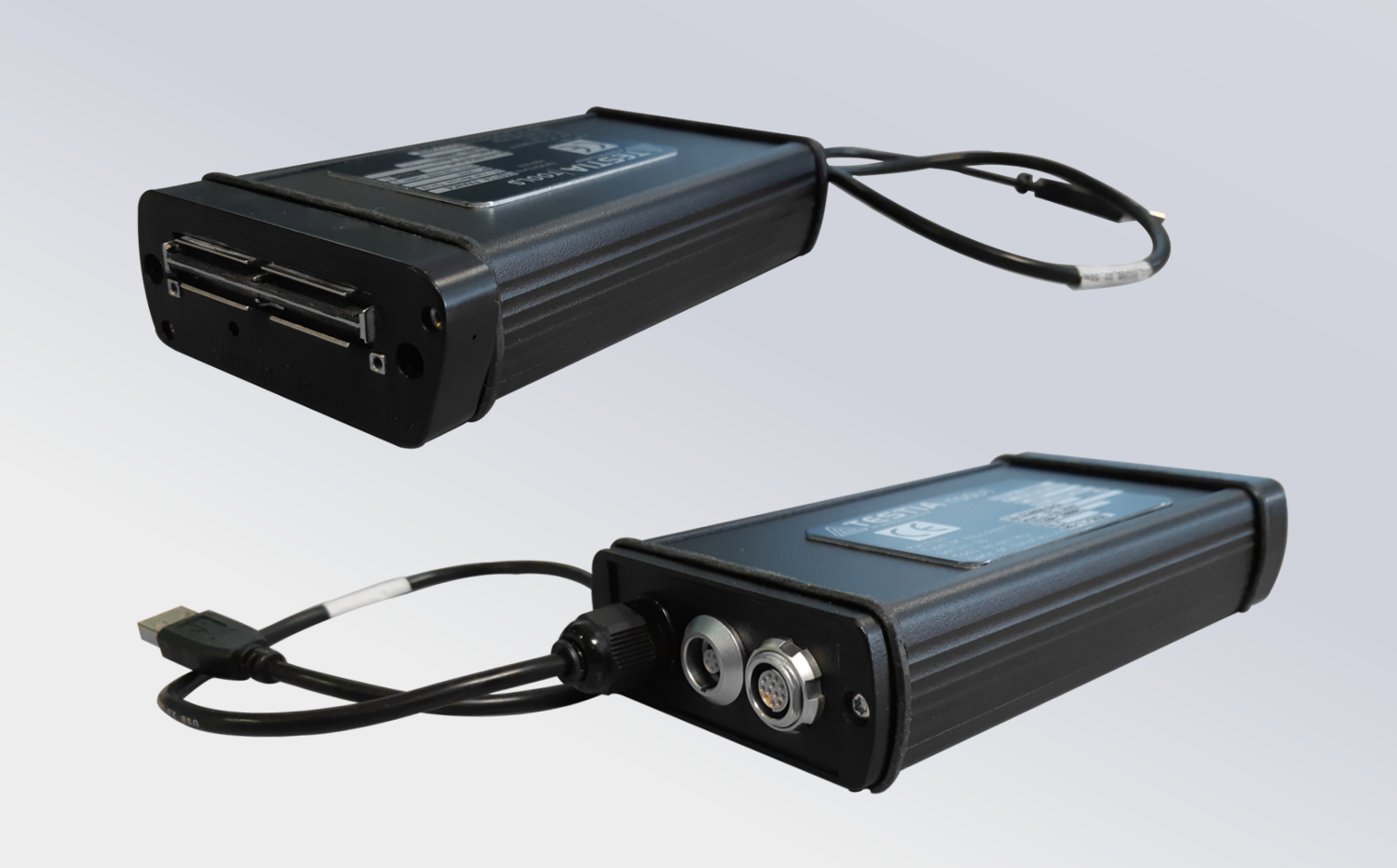

Los integradores pueden descargar un archivo STEP para U32 Box, que incluye datos 3D:
